Uebung_006a: SR und T-Flip-Flop mit 3x IE

NotebookLM

Dieser Artikel beschreibt die logiBUS®-Übung Uebung_006a. Hier wird ein hochflexibler Speicherbaustein verwendet, der drei verschiedene Bedienweisen kombiniert.

Ziel der Übung

Einführung des E_T_FF_SR Bausteins. Dieser vereint die Funktionen eines Toggle-Flip-Flops mit denen eines SR-Speichers.

Beschreibung und Komponenten

[cite_start]Die Subapplikation Uebung_006a.SUB verknüpft drei separate Taster mit einem zentralen Speicherglied[cite: 1].

Funktionsbausteine (FBs)

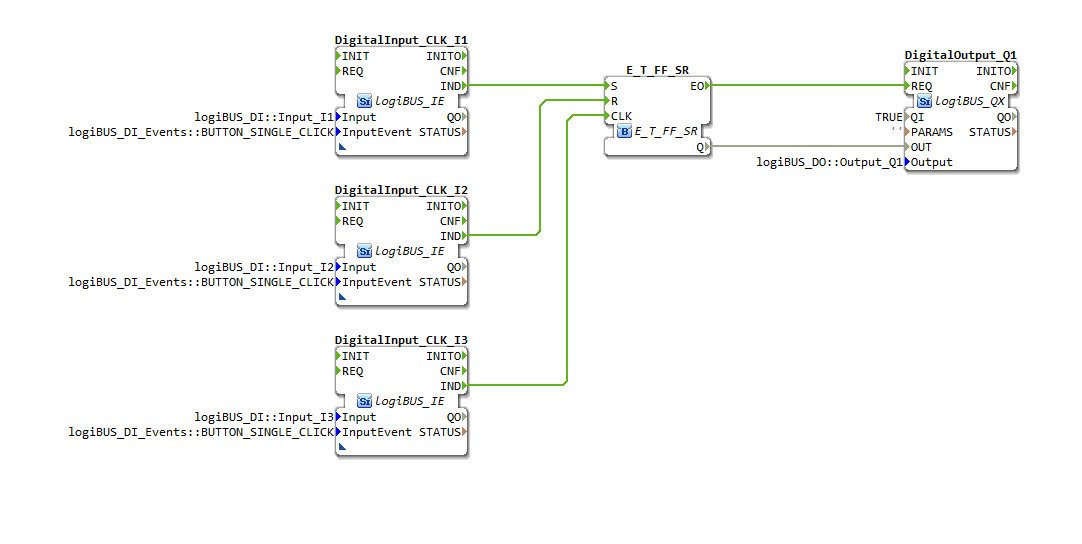

Uebung_006a_network

  • I1 (Set): Schaltet den Ausgang ein.
  • I2 (Reset): Schaltet den Ausgang aus.
  • I3 (Toggle): Wechselt den aktuellen Zustand.
  • E_T_FF_SR: Der Kombi-Baustein für alle drei Ereignistypen.

Funktionsweise

Der Baustein reagiert auf jedes der drei Eingangs-Events individuell: * Ein Event an S setzt den Zustand fest auf TRUE. * Ein Event an R setzt den Zustand fest auf FALSE. * Ein Event an CLK invertiert den aktuellen Zustand (Toggle).

Alle Ereignisse führen zu einer Aktualisierung des Ausgangs Q und feuern das Bestätigungs-Event EO ab, um die Hardware anzusteuern.

Anwendungsbeispiel

Gebäude-Lichtsteuerung: * Vor Ort: Ein Taster im Zimmer toggelt das Licht (I3). * Zentrale: Am Hauseingang gibt es einen Taster "Gute Nacht", der alle Lichter per Reset (I2) ausschaltet. * Alarmanlage: Im Falle eines Einbruchs setzt die Zentrale alle Lichter per Set (I1) dauerhaft ein.
